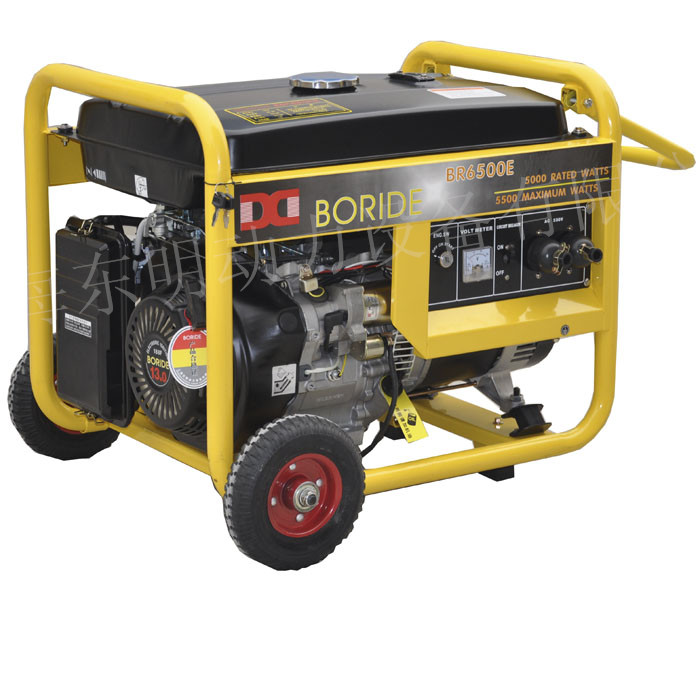

當電鑰匙（電鎖）JK撥向“右”位并按下啟動按鈕KC時，啟動電機D的電磁鐵線圈接通，電磁開關吸合，蓄電池B1的正極通過啟動電機D的定子和轉子繞組與蓄電池B2的

負極構成回路。在電磁開關吸合時，啟動電機的齒輪即被推出與發動機啟動齒圈嚙合，帶動

曲軸旋轉而使發動機啟動。小型發電機組啟動后，應立即將電鑰匙撥向“左”位，切斷啟動控制回路的電源，與此同時，硅整流發電機L的正極通過電流表A，一路通過電鑰匙JK和硅整流發電機的調節器P，經硅整流發電機L的磁場回到硅整流發電機L的負極；另一路經蓄電池B1的正極，再通過蓄電池B2和啟動電機的負極，回到硅整流發電機L的負極，構成充電回路。當小型發電機組達到1000r/min以上時，硅整流發電機L與調節器P配合工作開始向蓄電池B1和B2充電，并由電流表A顯示出充電電流的大小。小型發電機組停機后，由于硅整流發電機調節器內無截流裝置，應將電路鑰匙撥到中間位置，這樣能切斷蓄電池與硅整流發電機勵磁繞組的回路，防止蓄電池的電流倒流到硅整流發電機的勵磁繞組。
